Général
- Gère plus de 40 protocoles comprenant IEC 60870-5-101/103/104, IEC 61850, DNP3.0, Modbus RTU/ TCP, et DLMS COSEM
- Démarrage automatique et initialisation après restauration de l'alimentation
- Capacité de communication multi-maître (conversion de protocole many-to-many )
- Prend en charge jusqu'à 3 000 points de données
- Stocke jusqu'à 50 000 événements
- Support de téléchargement / chargement de fichier
- Configuration à distance
- Synchronisation d'horloge avec IEC60870 / DNP3 / SNTP
- Support transparent / tunnel pour la configuration à distance et la collecte de données sur les perturbations
- Gestion des périphériques à l'aide de SNMP / webserver
- Support de tunneling réseau
Fiabilité
- Matériel compatible IEC 61850-3
- Serveur IEC 61850 certifié KEMA
- MTBF élevé adapté aux besoins des services publics
Sécurité
- Sécurité compatible NERC-CIP
- Supporte IEC62351
- SSL VPN avec AES, encryptage DES ou 3DES
Évolutivité
- Variantes allant jusqu'à 12 ports série et 2 ports Ethernet disponibles
- Modem cellulaire interne et externe enfichable (GPRS / EDGE / CDMA / UMTS)
- Modem RF / PSTN externe enfichable
- Option Ethernet fibre optique
- Prise en charge des E / S intégrées et enfichables
- Option pour étendre le port de communication
- Large gamme d'alimentation AC et DC
- Adaptable pour la personnalisation des protocoles existants ainsi que l'ajout de nouveaux protocoles

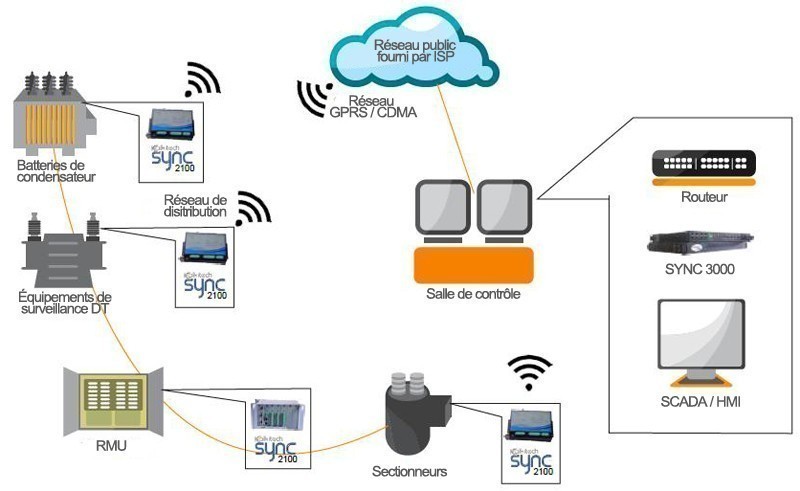

Automatisation de distribution
- Protocoles Smart Grid IEC 60870-101/104, DNP3.0, Modbus et IEC 61850 ainsi que différentes technologies de communication telles que ZigBee, RF, GPRS/CDMA, etc.
- Logique de programmation avancée avec IEC61131
- Sécurité avancée

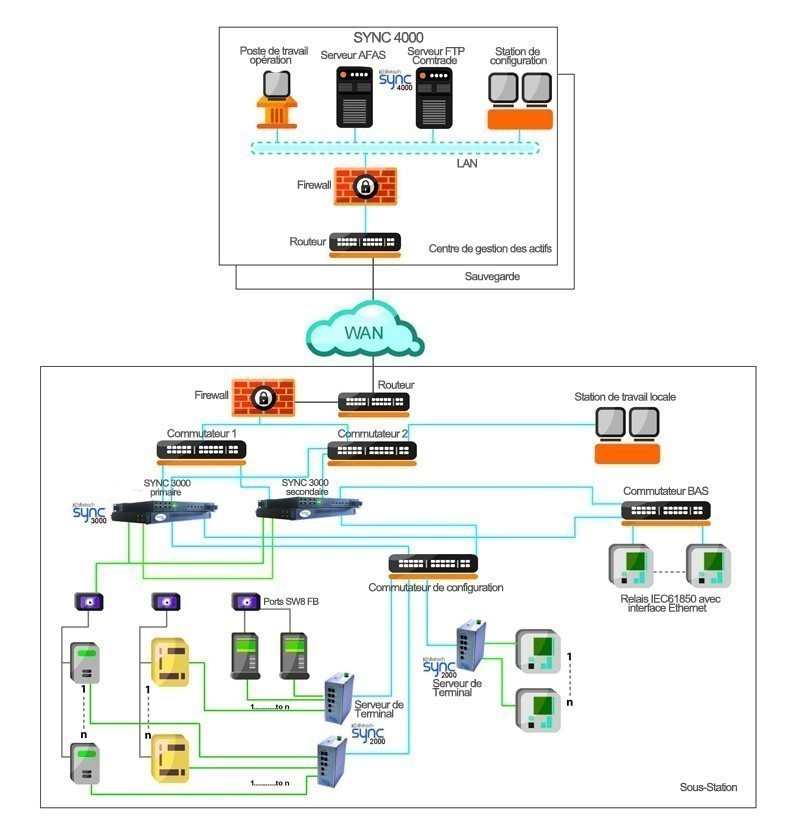

Accessibilité à distance
Les composants critiques du système RAS Kalkitech sont:
Logiciel RAS
SYNC 3000 Concentrateur de données de sous-station
SYNC 4000 Serveur central RAS
SYNC 2000 Convertisseur de protocole et Serveur de Terminal
de sous-station
Transformer l'infrastructure électrique existante grâce à une gestion de l'actif et une solution de surveillance est un aspect essentiel du Smart Grid, la voie à suivre pour en accroître l'efficacité et la fiabilité. Avec une communication bidirectionnelle numérique, des systèmes d'accès à distance (RAS) ainsi que les systèmes d'analyse automatiques des défauts peuvent collecter à distance les données de perturbation, détecter les dérangements et prendre des mesures correctives. Les utilitaires de demain peuvent donc prendre des mesures proactives pour gérer les perturbations du réseau et éviter les pannes.
Les réseaux électriques sont surveillés et contrôlés par les systèmes d'automatisation de sous-station avancés, qui se composent de différents types de dispositifs électroniques intelligents (IED) installés dans les sous-stations. Ces appareils effectuent diverses fonctions, y compris la protection primaire et secondaire, le contrôle du facteur de puissance et le maintien de la stabilité du système.
Une perturbation dans le système entrave le bon fonctionnement du réseau électrique. Pour faire face à ces perturbations, les services publics doivent mettre en place des systèmes d'accès à distance de collecte des données de poste IED, et système d'analyse de défauts (AFAS) pour analyser les enregistrements de perturbations. Un système AFA permettrait l'analyse prédictive afin d'éviter les pannes, augmentant ainsi l'efficacité et la fiabilité. Ceci est une exigence essentielle pour les services publics qui envisagent d'aller vers des sous-stations contrôlés à distance.

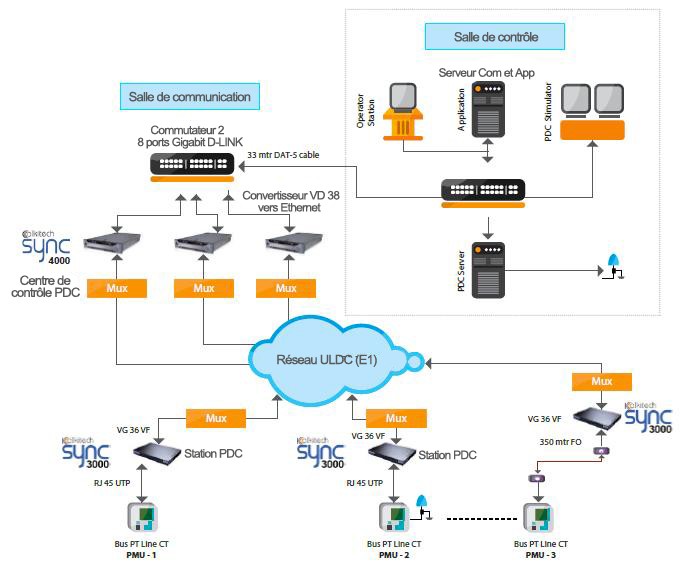

Surveillance Large zone
La solution Wide Area Monitoring (WAMS) de Kalkitech permet de collecter en temps réel des données du système d'alimentation en installant des unités de mesure de phaseurs (UGP) à des endroits stratégiques sur le réseau. Le PMU envoie les données via le protocole de communication C-37.118 vers les concentrateurs de données phaseurs (PDC) à haute performance SYNC 4000 de Kalkitech, et la passerelle de conversion de protocole. Le PDC SYNC 4000 recueille et intègre les données de plusieurs PMU et les transmet après validation et synchronisation. Le PDC SYNC 4000 a la capacité de collecter simultanément des données à partir d'un grand nombre de PMU, à des taux définis par l'utilisateur. Les données sont ensuite envoyées à des concentrateurs et des applications pour une analyse plus approfondie des données en amont.
- Haute performance pour une perte de données et une latence minimum
- Jusqu'à 60 échantillons par seconde et plus
- Conforme aux normes IEEE C37.118 et IEC 61850
- Supporte les modèles PMU de plusieurs fournisseurs
- Le traitement des données C37.118, agrégation et alignement du temps
- Conversion de protocole vers d'autres protocoles de système d'alimentation
